Mini Estação Retransmissora de Sinal de Celular e Internet 4G 3G


Estação Mini Radio Base MINI-ERB -Repetidor Profissional
A Mini Estação Radio Base projetada e totalmente fabricada pela Antena wireless utiliza todos os melhores recursos de uma estação retransmissora de sinal de celular GSM e esta pronta totalmente para conversar com as ERBs maiores de todas as operadoras de telefonia celular do mercado. Nossa Mini Erb ja vem dentro de uma unidade blindada em alumínio fundido Anti raios e hermeticamente fechada para operação Outdoor. Já vem com fonte de alimentação 12 volts, mas poderá vir customizada para operação com energia solar caso o cliente peça um orçamento a parte (uso de placas solares de 100 watts/dia+controlado de carga+baterias). É composta basicamente por um modulo/placa contendo toda inteligência, lógica de operação e engenharia necessária para receber algum sinal de celular mínimo trazido e captado das Erbs da sua operadora através de nossa poderosa antena de celular parabólica de 40/50 ou 60 dbi de ganho de sinal que deverá instalada no ponto mais alto da torre em questão. Uma vez que o sinal recebido seja de certa amplitude, será amplificado e retransmitido com 1 watt de potencia para um conjunto de antenas painel retransmissoras que se incumbirão de irradiar o sinal para os 3 lados num raio de 120 graus cada uma, perfazendo os 360º requeridos.

Esse arranjo de antenas retransmissoras e a potencia do transmissor proporciona alcance de pelo menos 6 km sem obstáculos consideráveis como morros, montanhas, arvores mais altas que a torre que fará o alcance diminuir proporcionalmente. Para o aumento do alcance em situações de obstáculos ou não, recomendamos o uso de nossas soluções de Ponte de sinal de celular, amplificadores, interfaces e nossas antenas para celular para uso fixo e recomendadas para o uso nas casas dos usuários atendidos por nossa MiniErb.
Requerimentos de instalação:
1-O cliente deverá providenciar um site-survey, ou seja , deverá efetuar uma busca de sinal usando um celular provido ou não de antena direcional que indicará o ponto mais bem provido de sinal de celular gsm. Caso não consiga qualquer nível de sinal, nossos técnicos deverão ir fazer um site survey mais detalhado usando antenas de celular mais poderosas (ganho 40 ou 60 dbi) . O cliente deverá indicar onde a torre de Retransmissão de sinal de celular deverá ser instalada em sua propriedade, o que ocorre quase sempre no ponto mais alto de um morro, caixa d’água, montanha, elevação ou torre ja disponível no local usada para monocanal, etc..
Uma vez determinado o local, o cliente deverá providenciar a instalação de uma torre que esteja dentro das normas Abnt já previamente instalada no local, para que nossos parceiros/revendedores/distribuidores possam instalar os equipamentos e antenas necessários para o funcionamento da MINI_ERB. Segue abaixo as instruções de instalação da torre local que deverá ter pelo menos 25 metros de altura ou estar posicionada no ponto mais alto da fazenda ou propriedade.

Instalação da torre para uso da MiniErb: fure três brocas de pelo menos 2 mts de profundidade a 60 cm de distancia uma das outras formando um triangulo entre elas. Encha com concreto e uma coluna de ferro de 10x 15 cm de construção civil comum deixando as pontas de ferro para cima. Deixe um pequeno rebaixo no solo de 5 cm para onde devera torcer as ponteiras de ferro após cruzar três chapas de ferro de cantoneira entre a parte superior das brocas. Solde tudo entre si. Solde os 6 parafusos para cima que fixarão a Base de nossa torre triangular de 40 cm padrão ABNT. Encha o rebaixo contendo as ponteiras e as chapas trançadas de ferro de cantoneira com concreto ate alcançar as 3 brocas formando um bloco único e perfeitamente nivelado. Após 15 dias encaixe a Base de nossa torre nos parafusos que deixou em pé. Antes de começar a montar a torre compre nosso cinto de segurança para que possa subir na torre. Passe a montar os módulos de 2 metros de nossa torre imediatamente sobre a base e assim consecutivamente ate atingir pelo menos 8 mts (4 módulos). A partir deste ponto você deverá começar a estaiar a torre usando nossos esticadores de cabo de aço de pelo menos 5mm de diâmetro deixando preferencialmente do lado de cima do cabo, ligados diretamente aos módulos da torre para facilitar o aperto e os ajustes. Alem do uso dos cabos uso pelo menos um isolador de cerâmica para cada cabo esticado para evitar a descida de raios.
Aterramento da torre: Procure contratar uma empresa especialista em aterramento de torres.
Proposta contrato:

Mini Erb+antenas externas e internas

R$ 40.000,00

Energia Solar com Controlador de carga e baterias

R$ 15.000,00

Garantia

1 ano

Instalação da Mini Erb

Por nossa conta

Despesas viajem e hospedagem

Por conta do cliente

Prazo entrega

30 dias após pgto sinal 50%

Pagamento

Restante pago imediatamente após entrega com instalação.

Cobertura de sinal

Ate 10 km em campo aberto e na visada da torre de Retransmissão do cliente

Capacidade do sistema Mini Erb

Capaz de suportar ate 30 aparelhos de celulares falando simultaneamente.

Torre de Retransmissão

s

Garantia de cobertura de sinal para ate 10 km

Somente para uso do celular em posições fixas ou usando uma de nossas soluções para uso fixo quando o usuário estiver próximo do limite da área de cobertura. Poderão haver áreas de sombra dentro do raio de 15 km.

Operadoras cobertas pelo sinal retransmitido

Apenas uma operadora por Mini Erb instalada.

OUTDOOR PROFISSIONAL

A NOSSA EMPRESA ESTÁ HABILITADA A IMPORTAR REPETIDORES OUTDOOR DE 5, 10 OU 20W PROFISSIONAIS, COM FREQUÊNCIA DESLOCADA OU POR CANCELAMENTO DIGITAL.TEMOS OS FORNECEDORES MAIS CONFIÁVEIS. A SOLUÇÃO PARA PROBLEMAS DE ISOLAMENTO, REALIMENTAÇÃO, COM GRANDE COBERTURA OMINI E ELIMINAÇÃO DAS INTERFERÊNCIAS NA ESTAÇÃO RADIO BASE.DESTINADO A VILAS POVOADOS E PEQUENAS CIDADES LONGE DO ALCANCE DAS OPERADORAS.APENAS PARA INSTALAÇÃO POR NOSSA EQUIPE OU TÉCNICOS TREINADOS .

CONHEÇA MAIS :

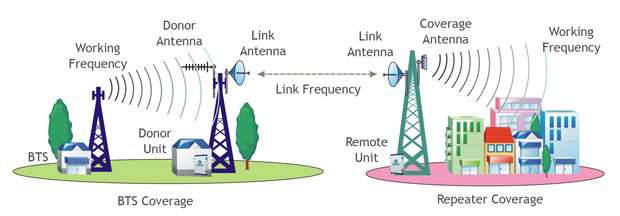

REPETIDOR DE FREQUENCIA DESLOCADA :


Repetidores outdoor profissionais grande cobertura, estende sinal da ERB para zonas rurais .Sistema repetidor de frequência deslocada para vilas , povoados , ilhas.
Composto de 02 unidades repetidoras, mestre e escravo.

Unidade mestre- Recebe sinal GSM da operadora, em canal seletivo (ideal) ou toda a banda, com antena parábola ( visada)
converte para frequência link geralmente 1.5 ghz ou outra livre de uso e interferências, link direcional com visada pode chegar a 50 km.

A unidade escravo- recebe a frequência link, converte de volta para a banda de trabalho da operadora GSM no local antes sem sinal,permite uso de alta potencia , 40 ou 43 dBm , pois não há realimentação.Antenas omini de alto ganho podem ser utilizadas.Permite grande cobertura ,sinal forte no interior das residências ( com antenas painéis setoriais ) Obtenha satisfação dos clientes com menor investimento em infraestrutura.

Mais de um repetidor escravo pode ser utilizado ( até 5) para atender a partir da unidade mestre como ponto de acesso, numa montanha, para atender cinco vilas no alcance de visada do link.

Em comparação com repetidores full band há economia em altura de torres,em antenas , não gera interferências na erb,permite grande cobertura (planejada para não alcançar cobertura principal da erb),permite monitoração constante via modem .

Para exemplo de custo outdoor consulte antes : sistema para 40 dBm ( 10 w) em GSM e Para 43 dBm , ( 20 w).

Antenas inclusas : yagi 20 dBi ( ou parabólica , sob demanda ), 02 yagis de 17 ou parábolas de 23 dBi 1,5 ghz, 03 antenas painel de 16.5 dBi,01 divisor 1:3.

Para instalação é preciso técnico habilitado e infraestrutura adequada. Instalação em zonas remotas.

REPETIDORES COM CANCELAMENTO DIGITAL 90 dB 20 W

Temos também repetidores com processamento digital de interferências por cancelamento, composto de apenas 01 unidade de torre com 20 w que resolve isolação,recebe e transmite na mesma banda, podendo as antenas coletoras e servidoras ficarem próximas, grande cobertura com omini ou painel direcional ( precisa de visada com erb para receber a banda GSM ) Modelo utilizado pelas maiores operadoras GSM do mundo.Consulte valores com ou sem instalação.
